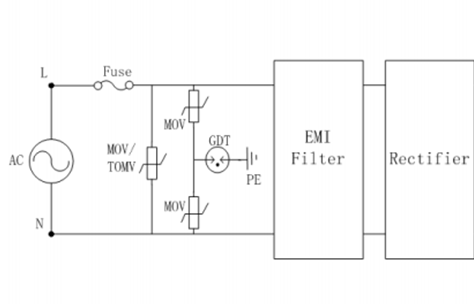

LED驅動電路AC輸入端雷擊過電壓防護電路

LED應用

方案優勢：

1、響應速度快，通常在幾十ns。

2、MOV 是一種老化型元器件，與陶瓷氣體放電管（GDT）串聯使用后，減緩 MOV 的老化，大大延長 MOV 使用壽命。

3、 GDT的寄生電容很小，與MOV串聯后可將串聯支路的總電容減小到幾個pF。

4、殘壓低，將過電壓抑制在完全可接受的耐壓范圍之內。

紹鑫產品規格：

1.MOV1型號：14D561K

最大允許交/直流電壓：350V/460V

通流量：4.5KA

壓敏電壓：560V(540-616)

最大鉗位電壓：925V

2.MOV2型號：20D471（KJ可選）

最大允許交/直流電壓：300V/385V

通流量：6.5KA

壓敏電壓：470V(423-517)

最大鉗位電壓：775V

3.GDT型號：SGH81-252X

直流擊穿電壓：2000-3000V

最大脈沖放電電壓（1KV/µs）：3600V

標稱放電電流（8/20µs,10次）：5KA

耐沖擊電流壽命：300次

電容C（1MHz）：1.5pF
