環境溫度對保險絲的影響

環境溫度或已知的工作溫度, 對保險絲的動作是有影響的環境溫度越高, 保險絲的工作時就越熱, 其壽命也就越短，不管是 UL 規格還是 IEC規格, 保險絲的各項要求都是指在室溫條件下的25⁰C，如環境或工作溫度較高，則要考慮保險絲的溫度折減率。

例如: 一個快熔斷保險絲在 90⁰C 條件下工作并在 1.5A 時動作,

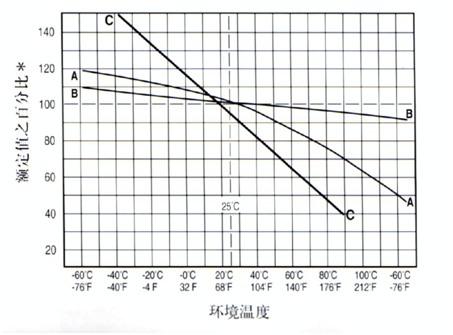

參閱下圖, 其折減率 (Tf) 是 95%.

上圖顯示了影響時間-電流特性的結果 (典型曲線圖)

曲線 A: 傳統的慢熔斷保險絲

曲線 B: 特快熔斷, 快熔斷和螺旋式繞制的保險絲

曲線 C: 可恢復 PTC

如果選用一個 IEC規格的保險絲, 那么額定電流就是:

                        In     1.5A

                  In = ---- = ------ = 1,58 A

                        Tf     0.95

在這種情況下, 推薦 1.6 A 或 2 A 的保險絲

如果選用一個 UL 規格的保險絲那么額定電流就是:

                          In           1.5 A

                  In = --------- = ------------- = 2.1 A

                        Of X Tf     0.75 X 0.95

應該選用額定電流為 2.5 A 的保險絲
